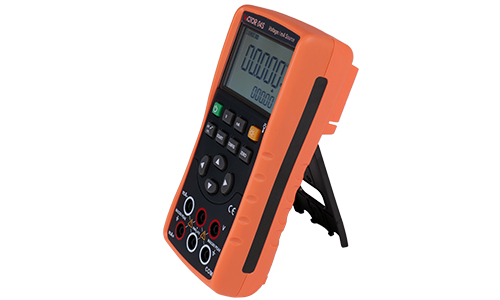

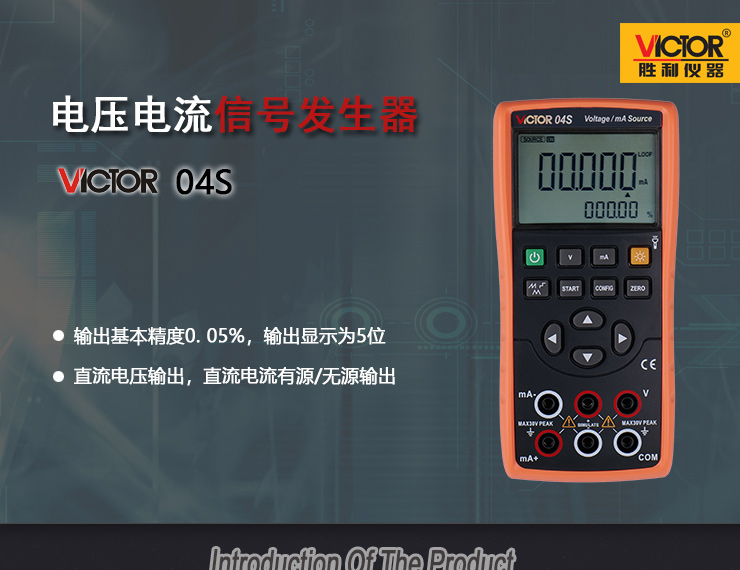

VICTOR 04S電壓電流信號發生器

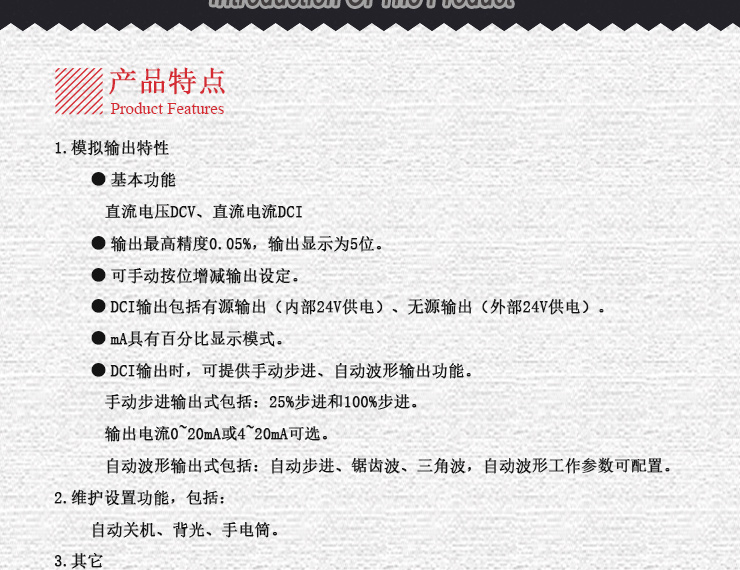

一、 產品基本特性
1. 模擬輸出特性
* 基本功能
直流電壓DCV、直流電流DCI
* 輸出最高精度0.05%，輸出顯示為5位。
* 可手動按位增減輸出設定。
* DCI輸出包括有源輸出（內部24V供電）、無源輸出（外部24V供電）。
* mA具有百分比顯示模式。
* DCI輸出時，可提供手動步進、自動波形輸出功能。
手動步進輸出式包括：25%步進和100%步進。
輸出電流0~20mA或4~20mA可選。
自動波形輸出式包括：自動步進、鋸齒波、三角波，自動波形工作參數可配置。
2. 維護設置功能，包括：
自動關機、背光、手電筒
3. 其它

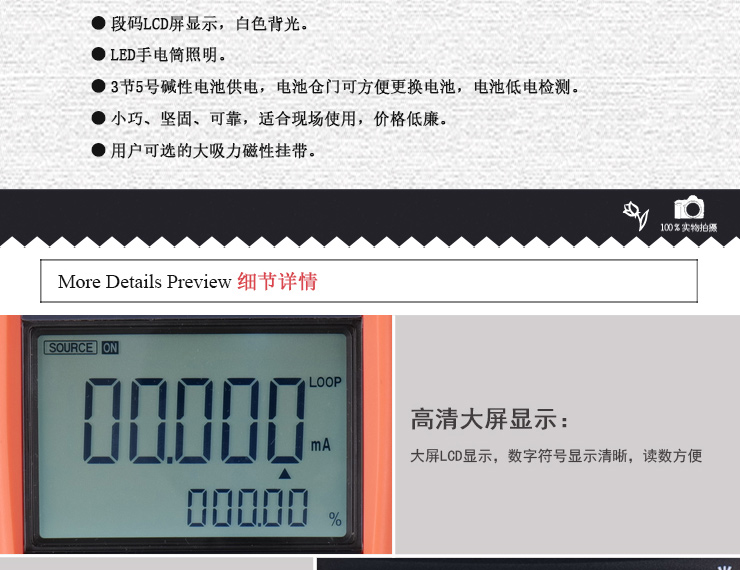

* 段碼LCD屏顯示，白色背光。

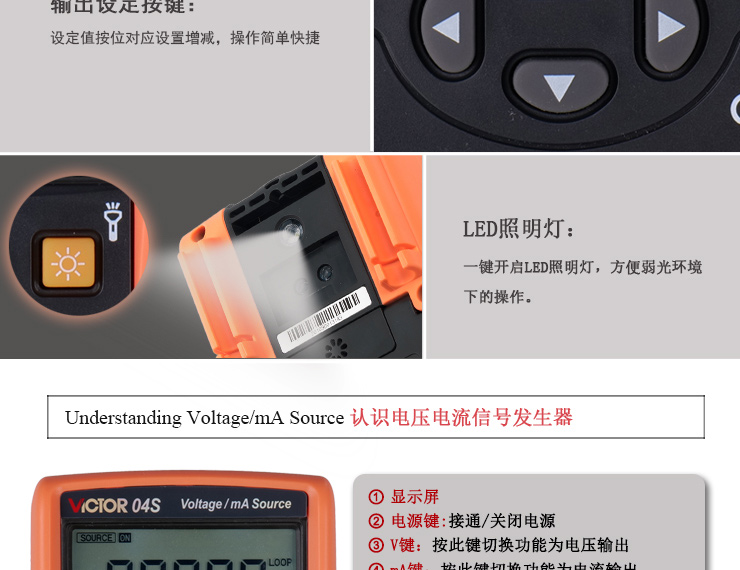

* LED手電筒照明。

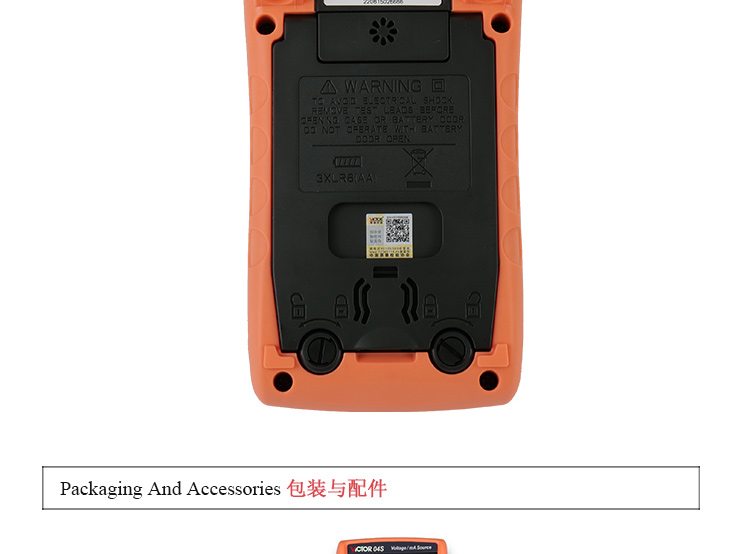

* 3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
* 小巧、堅固、可靠，適合現場使用，價格低廉。
* 用戶可選的大吸力磁性掛帶。
二、 產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
輸出功能 |
量程 |
輸出范圍 |
分辨力 |
準確度 |
備注 |
直流電壓
DCV |
10V |
-1.000V～11.000V |
0.001V |
0.05%+2mV |
最大輸出電流5mA |
直流電流
DCI |
30mA |
0.000mA~30.000mA |
0.001mA |
0.05%+4uA |
在20 mA時，最大負載1000Ω電阻
模擬變送器時，外部回路供電5～28V |
其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 輸出端最大施加電壓：約30Vpk ；輸出端最大施加電流：約25mA
* 負載特性：容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性負載≥0.01uF 100uH（DCA）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）
* 系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）
三、 產品一般特性
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
耐電壓：端子和外殼之間 AC3540V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 防護等級IP40。
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
* CE認證。
* 質量標準：依照TUV ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于30分鐘

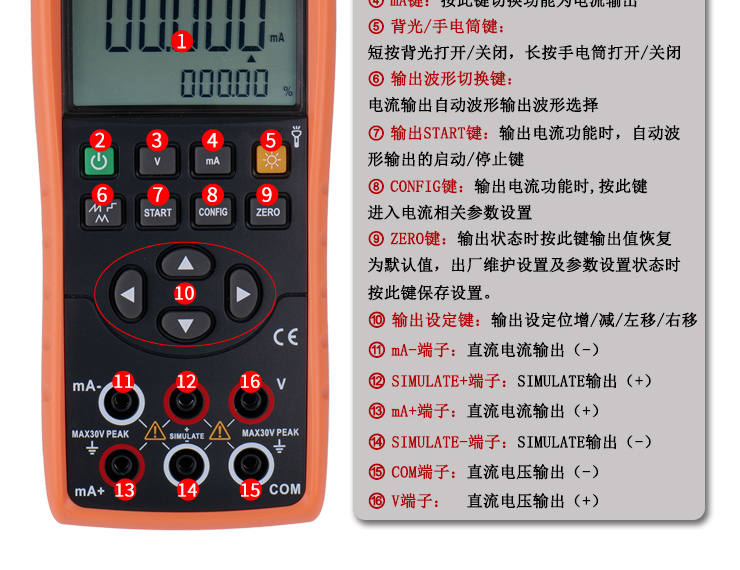

* 儀表顯示及按鍵
段碼LCD 顯示，白色背光

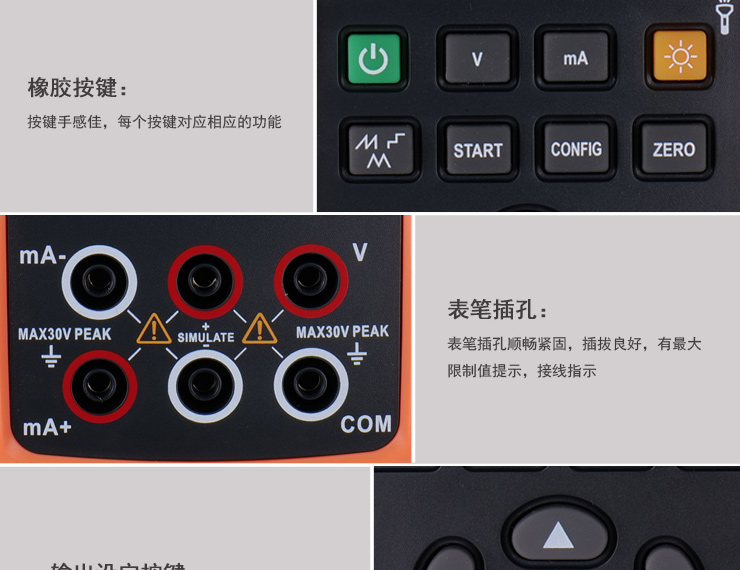

采用矽橡膠按鍵
* 儀表供電
3節5號堿性電池供電
